SOLUÇÕES AVANÇADAS DE PRODUTOS

ROLAMENTOS AUTOCOMPENSADORES
DE ROLOS BIPARTIDOS ULTRAGRANDES

A substituição de rolamentos convencionais para BOFs e conversores pode ser uma tarefa exaustiva e extremamente demorada, exigindo extensa desmontagem de equipamentos e componentes ao redor para acessar as instalações de rolamentos internos. Com o projeto de rolamento esférico bipartido da NSK, a remoção da engrenagem principal e/ou do acionador de inclinação do forno para obter acesso é eliminada, e a substituição do rolamento é simplificada. Como resultado, o tempo e os custos de manutenção são substancialmente reduzidos, assim como o impacto na produtividade nos processos subsequentes.

E, neste caso, a conveniência não tem custo nem comprometimento.

Os rolamentos bipartidos ultragrandes da NSK são projetados para operar com estabilidade em altas temperaturas, acomodando cargas pesadas, velocidades baixas e movimentos oscilantes com eficiência previsivelmente confiável.

VANTAGENS COMPROVADAS

Instalação simplificada e mais rápida com o projeto bipartido
Os rolamentos bipartidos podem ser substituídos sem desmontagem extensa, reduzindo o tempo e os custos de manutenção
A redução do tempo de inatividade reduz a perda de produção nos processos subsequentes

CARACTERÍSTICAS DO PROJETO

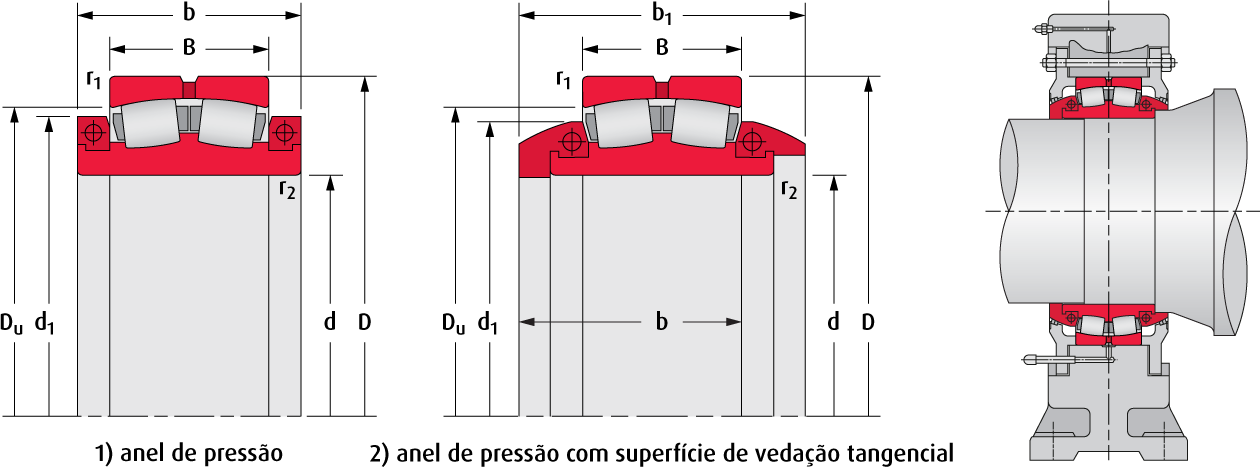

Rolamentos autocompensadores de rolos bipartidos ultragrandes de projeto especial
Os anéis internos e externos e o conjunto de rolos/gaiola são perfeitamente divididos, com as metades do anel do rolamento mantidas juntas por meio de parafusos de fixação
 Inclui anéis de fixação bipartidos com uma superfície de vedação tipo contato
O anel de fixação também é usado como superfície deslizante de vedação

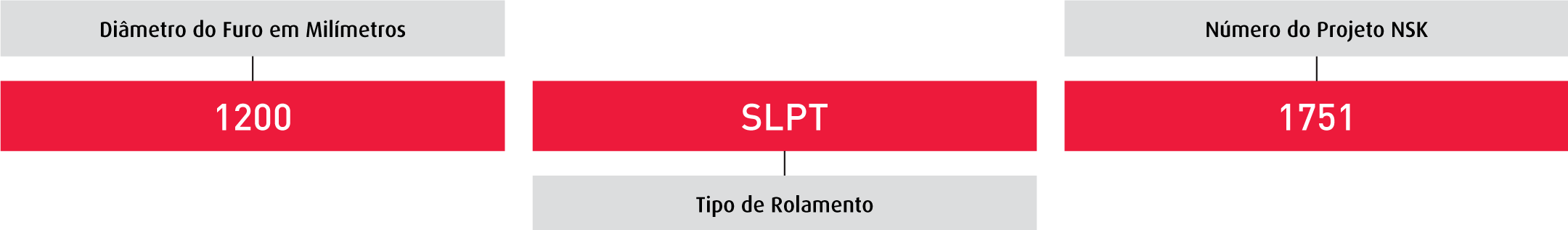

SISTEMA DE DESIGNAÇÃO

DIMENSÕES DE ROLAMENTOS E VALORES OPERACIONAIS

BÁSICO
Nº DO ROLAMENTO		 DIMENSÕES DO ROLAMENTOS CLASSIFICAÇÕES DE CARGA BÁSICAS PROJETO
mm kN
d D B b b1 D1 Du r1 (min) r2 (min) Dinâmica Estático
750SLPT1051 750 1 000 250 355 -- 905 914 6.0 7.5 6 800 18 300 1
SL850-7 850 1 120 272 385 -- 1 015 1 025 6.0 6.0 8 000 21 600 1
900SLPT1251 900 1 250 285 410 -- 1 100 1 142 7.5 19.0 9 850 24 200 1
950SLPT1451 950 1 400 300 520 600 1 182 1 265 7.5 28.0 12 300 27 900 2
SL1120-3 1 120 1 580 320 633 698 1 400 1 445 9.5 30.0 13 200 32 000 2
1200SLPT1751 1 200 1 700 410 780 780 1 470 1 536 9.5 31.0 17 300 43 500 2*
1200SLPT1752 1 700 410 660 730 1 470 1 536 9.5 19.0 17 300 43 500 2
1320SLPT1851 1 320 1 850 530 815 814 1 600 1 670 12.0 31.0 22 500 63 500 2
1400SLPT1951 1 400 1 900 530 880 880 1 680 1 710 12.0 31.0 22 800 65 000 2*
1400SLPT1953 1 900 530 810 860 1 680 1 710 12.0 31.0 22 800 65 000 2*

Projetos de rolamento indicados com 2* diferem ligeiramente da ilustração

Tamanhos adicionais de rolamentos estão disponíveis. Entre em contato com a NSK para obter informações adicionais.
