SOLUÇÕES AVANÇADAS DE PRODUTOS

ROLAMENTOS DE ROLOS CILÍNDRICOS RUB

Concebida para suportar cargas pesadas e baixas velocidades em máquinas de fundição contínua, a série RUB da NSK foi projetada para oferecer uma solução particularmente eficaz para a extremidade flutuante de rolos-guia de segmento único e bipartido. Os rolamentos RUB acomodam a extensão do rolo com deslocamento axial suave e seu projeto autocompensador tolera desalinhamento e deflexão do eixo sem afetar o desempenho. Eles operam com desgaste e atrito de deslizamento reduzidos em comparação com soluções de rolamentos convencionais, para vida operacional mais longa e confiável.

VANTAGENS COMPROVADAS

Vida operacional prolongada — evitando problemas de desgaste relacionados ao deslizamento diferencial
Absorve suavemente a expansão térmica axial do rolo, eliminando o desgaste da superfície do furo da carcaça
A capacidade de autocompensação acomoda o desalinhamento e a deflexão do eixo, minimizando os efeitos da carga sobre a borda
Opção de projeto completo para cargas extremamente altas

CARACTERÍSTICAS DO PROJETO

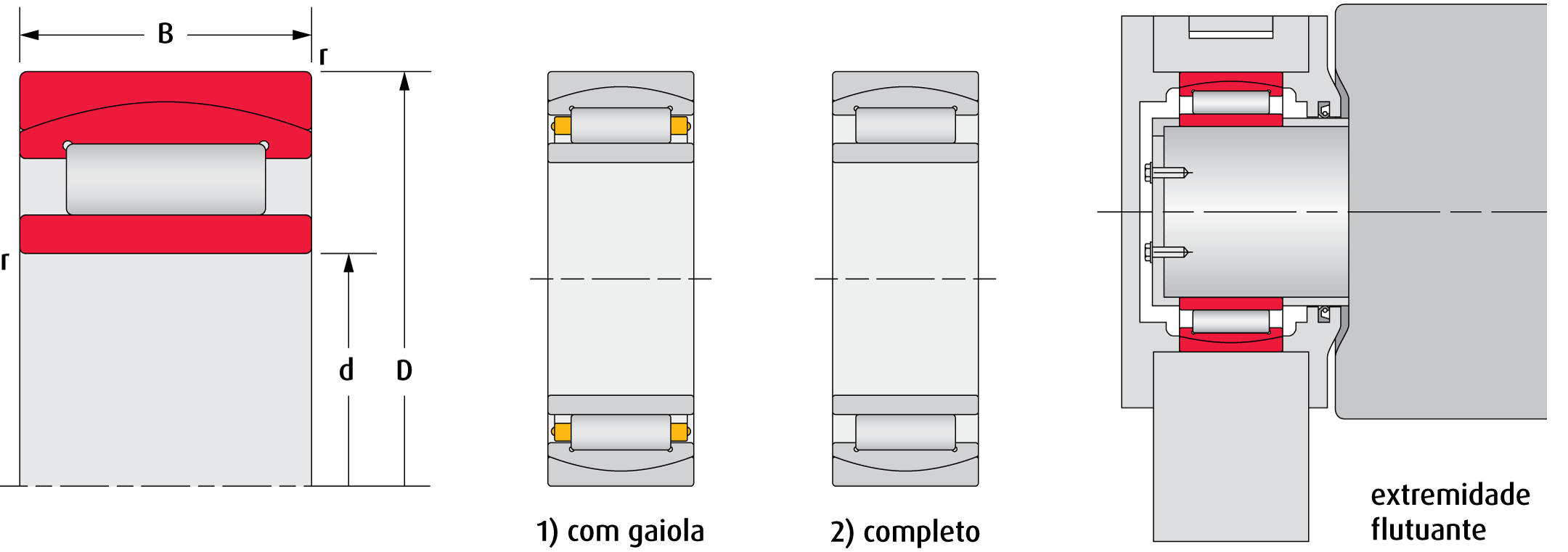

Rolamento de rolos cilíndricos de uma carreira com anel de alinhamento
Com opções de projeto de gaiola de latão tipo pino ou completo
Parâmetros de projeto interno de alta capacidade, com tamanho e número de rolos ideais
O abaulamento otimizado do rolo reduz o atrito deslizante interno e o desgaste enquanto absorve a flexão do cilindro
Disponível com/sem furos de lubrificação no anel de alinhamento, ranhura e furos de lubrificação no anel externo
Opção de revestimento de fosfato resistente à corrosão
Disponível com folga interna radial C-normal, C3 e C4

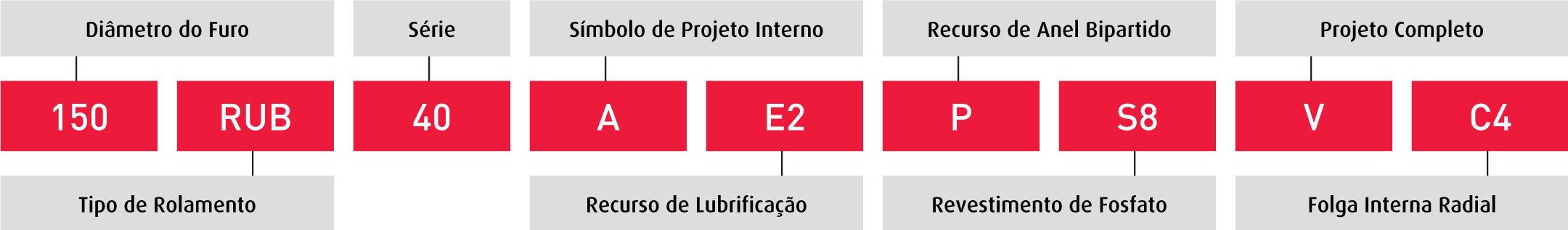

SISTEMA DE DESIGNAÇÃO

DIMENSÕES DE ROLAMENTOS E VALORES OPERACIONAIS

100RUB40APV 100 150 50 2 230 530 2
100RUB31APV 165 52 2 272 550 2
100RUB31 165 52 2 221 385 1
100RUB22APV 180 46 2.1 277 545 2
100RUB32APV 180 60.3 2.1 360 650 2
100RUB22 180 46 2.1 251 375 1
100RUB23 215 73 3 435 595 1
110RUB30APV 110 170 45 2 246 565 2
110RUB40APV 170 60 2 300 735 2
110RUB31APV 180 56 2.5 345 670 2
110RUB41APV 180 69 2 385 835 2
110RUB41 180 69 2 271 490 1
110RUB22APV 200 53 2.5 380 625 2
120RUB30APV 120 180 46 2 275 625 2
120RUB40APV 180 60 2 330 790 2
120RUB30 180 46 2.5 215 415 1
120RUB40 180 60 2 247 495 1
120RUB41APV 200 80 2.5 470 1040 2
120RUB41 200 80 2 370 680 1
120RUB32APV 215 76 2.1 510 990 2
120RUB32 215 76 2.1 435 735 1
130RUB40APV 130 200 69 2 410 955 2
130RUB31APV 210 64 2 415 865 2
130RUB41APV 210 80 2 480 1050 2
130RUB41 210 80 2 380 715 1
130RUB22APV 230 64 3 495 840 2
130RUB32APV 230 80 3 585 1090 2
130RUB32 230 80 3 490 825 1
140RUB30APV 140 210 53 2 365 885 2
140RUB40APV 210 69 2 420 990 2
140RUB40 210 69 2 330 670 1
140RUB31APV 225 68 2.1 485 100 2
140RUB41APV 225 85 2.1 575 1310 2
140RUB41 225 85 2.1 435 830 1
140RUB22APV 250 68 3 510 1110 2
140RUB32APV 250 88 3 670 1500 2
140RUB22 250 68 3 480 740 1
150RUB30APV 150 225 56 2.5 390 840 2
150RUB40APV 225 75 2.1 485 1210 2
150RUB40 225 75 2.1 375 755 1
150RUB31APV 250 80 2.1 595 1290 2
150RUB41APV 250 100 2.1 710 1620 2
150RUB41 250 100 2.1 540 1040 1
150RUB32APV 270 96 3 815 1640 2
150RUB32 270 96 3 690 1210 1
160RUB40APV 160 240 80 2.1 530 1330 2
160RUB41APV 270 109 2.1 855 1830 2
160RUB41 270 109 2.1 690 1260 1
160RUB32APV 290 104 3 960 1890 2
160RUB32 290 104 3 795 1370 1
170RUB30APV 170 260 67 2.1 555 1130 2
170RUB40APV 260 90 2.1 655 1580 2
170RUB41APV 280 109 2.1 875 1900 2
170RUB41 280 109 2.1 710 1330 1
170RUB32APV 310 110 4 1060 2090 2
170RUB32 310 110 4 915 1590 1
180RUB40APV 180 280 100 2.5 785 1870 2
180RUB40 280 100 2.1 635 1300 1
180RUB41APV 300 118 3 940 2120 2
180RUB41 300 118 3 755 1460 1
180RUB32APV 320 112 4 1090 2190 2
190RUB40APV 190 290 100 2.1 850 2100 2
190RUB41 290 100 2.1 650 1360 1
190RUB31APV 320 104 3 1050 2240 2
190RUB41APV 320 128 3 1120 2480 2
190RUB32APV 340 120 4 1210 2430 2
190RUB32 340 120 4 1050 1870 1
200RUB40APV 200 310 109 2.1 1030 2550 2
200RUB30 310 82 2.5 635 1210 1
200RUB40 310 109 2.1 770 1540 1
200RUB31APV 340 112 3 1160 2470 2
200RUB41APV 340 140 3 1340 3100 2
200RUB41 340 140 3 1080 2200 1

Tamanhos adicionais de rolamentos estão disponíveis. Entre em contato com a NSK para obter informações adicionais.
