SOLUÇÕES AVANÇADAS DE PRODUTOS

ROLAMENTOS
PARA CILINDROS DE BACK-UP SENDZIMIR

Com as demandas por tolerância de espessura precisa e acabamento superficial ideal de chapas e folhas metálicas se tornando cada vez mais rigorosos, as expectativas colocadas sobre os rolamentos de back-up usados em laminadores Sendzimir/ a frio com vários cilindros são igualmente altas. Esses rolamentos não apenas devem suportar as cargas pesadas e de impacto transmitidas, mas também devem operar com alta precisão rotacional para garantir a qualidade dimensional do produto final.

Os rolamentos de rolos de back-up da NSK para laminadores de vários cilindros são projetados com a resistência de anel necessária e precisão de giro para oferecer suporte preciso à fabricação de chapas e folhas. Com opções avançadas, incluindo nosso aço STF de longa vida e projeto de vedação inovador, eles suportam cargas pesadas e desafios de lubrificação para proporcionar vida útil longa e confiável.

BENEFÍCIOS COMPROVADOS

Resistência à fadiga significativamente maior sob cargas pesadas e condições de lubrificação gravemente comprometidas com as opções de materiais STF e EP
Projeto de vedação otimizado para condições de lubrificação por névoa de óleo/óleo-ar
A força de contato de vedação mais baixa permite operação em velocidade mais alta com desgaste de vedação reduzido
Alta precisão rotacional
Mais confiabilidade, vida útil mais longa e consumo reduzido de rolamentos

CARACTERÍSTICAS DO PROJETO

Rolamento de rolos cilíndricos de projeto especial de alta capacidade
Apresentando anéis externos extraordinariamente espessos, que servem como cilindro de encosto
Disponível em projetos de três ou duas carreiras com gaiolas de latão usinado
Opção de projeto de vedação avançada disponível para rolamentos de duas carreiras
Disponível com opções de material Extra-Pure (EP) ou Super-TF para durabilidade extraordinariamente alta
Com folga interna radial de conjunto combinado
Tolerâncias especiais para precisão de execução

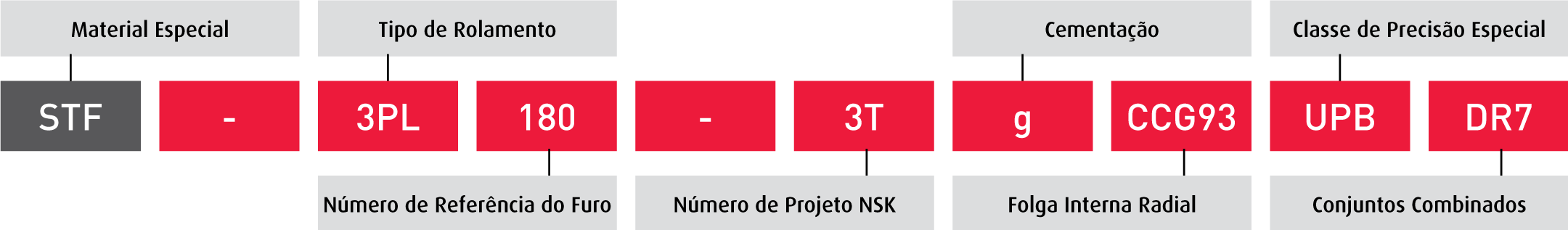

SISTEMA DE DESIGNAÇÃO

DIMENSÕES DE ROLAMENTOS E VALORES OPERACIONAIS

2U55-1 55.004 120.016 64 63.2 -  182 4
2U55-3 55 119.1 52.2 52 32.05  151 2
3PL70-1 70 160 90 90 45  410 1
2U80-5 80 220 130 120 69.968  625 6
2U90-14 90 220 94 94 65  630 3
2U90-11 220 120 119 65  680 4
2U90-13 220.02 96 94 65  520 4
2PL100-3 100 225 80 80 62.47  535 3
2U100-16 225 100 100 62.48  575 5
2U100-17 225 120 119 62.5  550 2
3PL100-1 225 120 120 62.47  715 1
2U110-12 110 260 98 98 75  625 4
2U130-32 130 300 132 129 85 1 000 4
3PL130-2 300 160 159.5 84.95 1 470 1
3PL130-7 300 172.64 172.64 84.95 1 540 1
2U130-37 300 172.75 169 85 1 170 4
2U130-34 300.02 150 149 85.01 1 100 2
2U130-23 300.02 160 158 85.01 1 290 4
2U130-17 300.02 172.65 171.6 85.01 1 370 4
2U180-2 180 406.42 171.04 170 113.2 1 850 2
2U180-5 406.42 171.04 170 113.2 1 650 4
3PL180-3 406.42 171.04 171.04 113.155 2 000 1
2U180-7 406.42 171.04 171.04 113.155 1 520 6
3PL180-2 406.42 224 224 113.155 2 610 1
2U180-4 406.42 224 224 113.16 2 360 2
2U190-5 190 380 112 110 94.95  875 6
2U190-4 380 142 140 94.95 1 210 6

Tamanhos adicionais de rolamentos estão disponíveis. Entre em contato com a NSK para obter informações adicionais.
