SOLUÇÕES AVANÇADAS DE PRODUTOS

ALTA CAPACIDADE
CONTATO ANGULAR
Rolamentos de esferas

Com nossos rolamentos de esferas de contato angular de alta capacidade da série NSKHPS, a NSK oferece um padrão de alto desempenho projetado para exceder as demandas de suas aplicações industriais. Por meio de materiais exclusivos, projeto otimizado e tecnologias de fabricação de precisão aplicada, nossa série NSKHPS contribui para o desempenho altamente eficiente de máquinas e equipamentos.

VANTAGENS COMPROVADAS

Maior capacidade de carga resultante do projeto interno otimizado
A resistência à fadiga do rolamento aumentou em até 90%
Velocidades limite mais altas, com aumento de 15 a 20%
Posicionamento axial altamente preciso obtido com tolerâncias de alta precisão e arranjo universal padrão
Redução de geração de calor, vibração e ruído

CARACTERÍSTICAS DO PROJETO

O projeto interno otimizado oferece desempenho de alta capacidade e alta velocidade
Opções de material de gaiola adequadas para uma ampla variedade de aplicações
Disponível nas séries dimensionais 72 e 73 para diâmetros de furo de 12 a 120 mm
Série NSKHPS disponível de 12 a 80 mm
Precisão de giro para classe 5 de tolerância ISO e precisão dimensional para classe 6 de tolerância ISO (NSKHPS)
Combinação universal/intercambiável, garantindo um posicionamento altamente preciso (NSKHPS)
Folga axial/faixa de pré-carga estreita (NSKHPS)
Com ângulo de contato de 40°

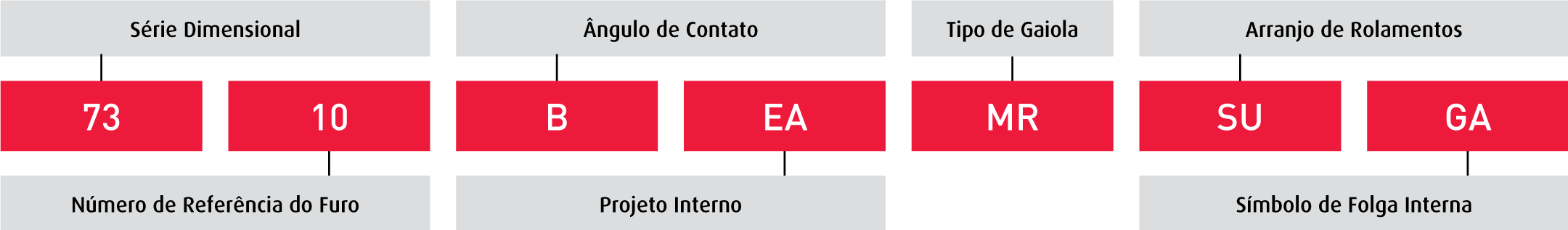

SISTEMA DE DESIGNAÇÃO

DIMENSÕES DE ROLAMENTOS E VALORES OPERACIONAIS

Nº DO ROLAMENTO BÁSICO DIMENSÕES DO ROLAMENTO CLASSIFICAÇÕES DE CARGA BÁSICA
Gaiola mm kN
MR T85 T7 W d D B r (min) r1 (min) Dynamic Static
7201BEA • • • 12 32 10 0.6 0.3 8.15 3.75
7301BEA • • • 37 12 1.0 0.6 11.1 4.95
7202BEA • • • 15 35 11 0.6 0.3 9.8 4.8
7302BEA • • • 42 13 1.0 0.6 14.3 6.9
7203BEA • • • 17 40 12 0.6 0.3 11.6 6.1
7303BEA • • • 47 14 1.0 0.6 16.8 8.3
7204BEA • • • 20 47 14 1.0 0.6 15.6 8.15
7304BEA • • • 52 15 1.1 0.6 19.8 10.5
7205BEA • • • 25 52 15 1.0 0.6 17.6 10.2
7305BEA • • • 62 17 1.1 0.6 27.2 14.9
7206BEA • • • 30 62 16 1.0 0.6 23.7 14.3
7306BEA • • • 72 19 1.1 0.6 36.5 20.6
7207BEA • • • 35 72 17 1.1 0.6 32.5 19.6
7307BEA • • • • 80 21 1.5 1.0 40.5 24.4
7208BEA • • • 40 80 18 1.1 0.6 38.5 24.5
7308BEA • • • • 90 23 1.5 1.0 53 33
7209BEA • • • 45 85 19 1.1 0.6 40.5 27.1
7309BEA • • • • 100 25 1.5 1.0 62.5 39.5
7210BEA • • • 50 90 20 1.1 0.6 42 29.7
7310BEA • • • • 110 27 2.0 1.0 78 50.5
7211BEA • • • 55 100 21 1.5 1.0 51.5 37
7311BEA • • • • 120 29 2.0 1.0 89 58.5
7212BEA • • • 60 110 22 1.5 1.0 61.5 45
7312BEA • • • • 130 31 2.1 1.1 102 68.5
7213BEA • • • 65 120 23 1.5 1.0 70 53.5
7313BEA • • • • 140 33 2.1 1.1 114 77
7214BEA • • • 70 125 24 1.5 1.0 75.5 58.5
7314BEA • • • • 150 35 2.1 1.1 124 87.5
7215BEA • • • 75 130 25 1.5 1.0 78.5 63.5
7315BEA • • • • 160 37 2.1 1.1 134 98.5
7216BEA • • • 80 140 26 2.0 1.0 87.5 70
7316BEA • • • • 170 39 2.1 1.1 144 110
7217BEA • • • 85 150 28 2.0 1.0 101 81.5
7317BEA • • • 180 41 3.0 1.1 164 133
7218BEA • • • 90 160 30 2.0 1.0 115 93.5
7318BEA • • • 190 43 3.0 1.1 177 146
7219BEA • • • 95 170 32 2.1 1.1 130 107
7319BEA • • • 200 45 3.0 1.1 189 160
7220BEA • • • 100 180 34 2.1 1.1 143 122
7320BEA • • • 215 47 3.0 1.1 212 187
7221BEA • • • 105 190 36 2.1 1.1 155 133
7321BEA • • • 225 49 3.0 1.1 224 203
7222BEA • • • 110 200 38 2.1 1.1 162 144
7322BEA • • • 240 50 3.0 1.1 237 226
7224BEA • • • 120 215 40 2.1 1.1 188 177
7324BEA • • • 260 55 3.0 1.1 249 250
